Везерометр Q-SUN

Аппарат ксенотест


Более 40 лет везерометры компании Q-Lab Corporation (США) являются мировым стандартом при проведении испытаний сырья, материалов, покрытий и готовых изделий на УФ-стабильность, выцветание, атмосферостойкость и светостойкость. Везерометры Q-SUN отличают надёжность и простота в использовании, недорогие расходные материалы и стоимость владения.




Для чего нужен везерометр?

Любая вещь, оказавшись на открытом воздухе, неизбежно подвергается разрушительному воздействию солнечного света, температуры и влаги. Результатом этого являются необратимые изменения - покрытия и материалы обесцвечиваются, теряют блеск, покрываются трещинами, теряют защитные и потребительские свойства, разрушаются.

Для того, чтобы точно знать - как поведёт себя ваш продукт на открытом воздухе, каков будет его срок эксплуатации - проводятся предварительные лабораторные испытания в везерометрах Q-SUN (аппарат искусственной погоды, аппарат ксенотест). Моделирование в везерометре интенсивного воздействия солнечного света, дождя, образования конденсата и температурных перепадов позволяет ускорить процессы старения и разрушения и, тем самым, сэкономить время при оценке долговечности продукта.

Сегодня в мире наилучшая корреляция результатов лабораторных испытаний с естественными условиями у везерометров Q-SUN от компании Q-Lab Corporation (США)

Почему именно ксеноновые лампы?

За имитацию солнечного света в везерометре отвечают ксеноновые лампы. Они обладают спектром излучения максимально идентичным природному солнечному свету - 260 - 820 нм. Именно поэтому ксенон используется для оценки выцветания материалов и покрытий.

Везерометры Q-SUN с ксеноновыми лампами — универсальный инструмент для разработчиков новых материалов, служб контроля качества на производстве и в лаборатории. Они позволяют, самостоятельно задавая условия испытаний, моделировать и контролировать процессы ускоренного старения.

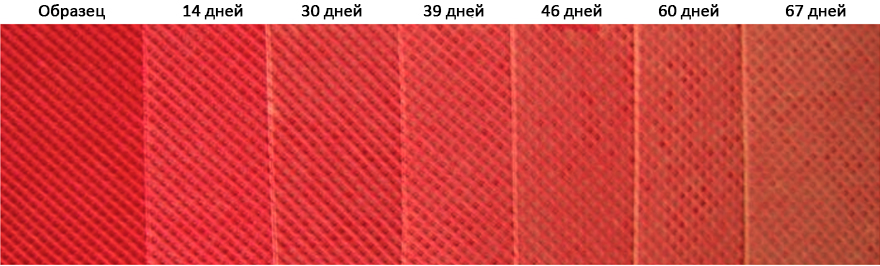

Основное применение аппарата искусственной погоды Q-SUN — оценка светостойкости (потери цвета, выцветания) покрытий, материалов и изделий под воздействием солнца (прямые солнечные лучи и солнечный свет, отфильтрованный оконным стеклом), дождя и температурных перепадов.

В этом заключается его основное отличие от везерометра QUV с УФ-лампами, который предназначен для оценки физического разрушения материалов под воздействием жёсткого коротковолнового УФ-излучения [313 или 340 нм]


Настоящее солнце в лаборатории

Ксеноновые лампы дугового типа в везерометрах Q-SUN имитируют полный спектр солнечного света в диапазоне от 260 до 780 нм. В сочетании с уникальной системой орошения, горизонтальным размещением образцов и системой контроля влажности формируются условия, максимально приближенные к реальным природным условиям эксплуатации на открытом солнце.

Компания Q-Lab располагает собственными испытательными базами-полигонами для натурных испытаний во Флориде [жаркий и влажный климат] и Аризоне [сухой и жаркий климат], на которых круглогодично ведутся испытания и мониторинг атмосферных условий. Благодаря получаемым оттуда данным вводятся коррективы в спектры излучений ламп для идеальной корреляции с природными условиями и спектральными характеристиками солнечного света..


Ксеноновые лампы

Самые мощные* в мире ксеноновые дуговые лампы в 1800 Вт или 1850 Вт [в модели Q-SUN Xe-2] обеспечивают исключительную спектральную корреляцию с солнечным светом.

Тип охлаждения ламп - воздушное. Воздушное охлаждение гарантирует экономичность, эффективность и лёгкость обслуживания. Преимущество Q-SUN - отсутствие сложной, требующей подачи воды системы охлаждения ламп [как в некоторых моделях везерометров других производителей].

Срок службы лампы при наработке на отказ составляет 1500 часов. Срок службы можно продлить, уменьшая интенсивность излучения. Ну и немаловажным фактором является стоимость наших ламп, что делает везерометры Q-SUN исключительно выгодными по стоимости владения. Цена лампы X-1800 составляет всего 310 евро с НДС**

*в этом классе оборудования
** цены приведены на февраль 2019 года


Скорость испытаний

Время тестирования определяется типом материала или областью его применения. Типографская краска или текстиль теряют цвет после нескольких дней облучения, в то время как полимеры или лакокрасочные покрытия требуют более продолжительного экспонирования [до 10 000 часов].



Скорость старения и износа материалов также зависит от его чувствительности к солнечному свету, перепадам температур и воздействию воды/влаги.


Простота и надёжность

Везерометры Q-SUN просты в эксплуатации. Это надежные, полностью автоматизированные системы, работающие 24 часа в сутки, 365 дней в году.

  • Удобная система управления и программирования
  • Два цветных сенсорных дисплея
  • Контроллер последнего поления Gen4
  • Энергонезависимая память
  • Поддержка протокола Ethernet
  • Самодиагностика с системой оповещения
  • Быстрая и простая калибровка с системой AutoCal [радиометр не требуется]
  • Вместо калибровки — просто замена датчика влажности

  • Одна лампа — хорошо, а три — лучше!

    В зависимости от стандарта или метода испытаний вы можете выбрать везерометр с одной лампой (Xe-1 и Xe-2) или с тремя (Xe-3).
    • Серия Xe-1 предназначена для испытаний небольших объёмов образцов и обеспечивает проведение испытаний по методам, не требующим контроля относительной влажности RH.
    • Полноразмерные модели Xe-3 — это более мощное облучение образцов (благодаря интегральному световому потоку в 5400 Вт). Что позволяет как сократить время испытаний, так и усилить разрушающее воздействие «солнца».
    • Модель Xe-2 - превосходное решение для задач в соответствии с некоторыми "классическими" текстильными стандартами и методами, требующими наличия вращающегося барабана [карусели] с образцами

    Оптические фильтры

    Такие дефекты как потеря цвета, расслаивание, растрескивание, потускнение и пожелтение проявляются не только на открытом воздухе, но и в закрытых помещениях.

    Везерометры Q-SUN помимо прямых солнечных лучей позволяют имитировать свет, проходящий через оконное или автомобильное стекло. Для этого между лампой и образцом размещается оптический фильтр из стандартизированного стекла. Для уменьшения нагревания образцов при облучении используйте специальные ИК-фильтры

    Фильтры Q-Lab не меняют своих свойств в течение всего срока эксплуатации.

    Система орошения

    Результат воздействия природной влаги (конденсат, роса, дождь и пр.) на образцы имитирует встроенная система орошения [система дождевания, спрей-система]. Распыляющие форсунки расположены в верхней части камеры. Спрей-система может быть настроена для моделирования дневных (дождь) и ночных (конденсат, роса) циклов.

    Ряд методов (например, методики BASF или GM) предписывает дополнительное боковое орошение образцов. Для выполнения данного требования везерометры Q-SUN опционально оснащаются системой «dual spray» (двойное орошение). В этом случае Вы можете орошать образцы помимо обыкновенной воды любым дополнительным составом (моющими средствами, слабокислыми растворами для имитации "кислотных дождей" и пр.)

    Для выполнения требований методов SAE везерометры Xe-3 можно также укомплектовать системой обратного орошения - Back spray


    Прецизионный контроль температуры

    Контроль температуры образцов во всех везерометрах Q-SUN осуществляется при помощи стандартных датчиков типа "чёрная пластина" (Black Panel). Параллельно с этими датчиками в везерометре установлен датчик температуры воздуха в рабочей камере. В некоторых моделях температура внутри камеры может контролироваться автоматически, синхронно с изменением интенсивности излучения.

    Контроль солнечного излучения — Solar Eye

    Уникальная запатентованная система Solar Eye постоянно контролирует мощность излучающих ламп для обеспечения максимальной производительности, сходимости и воспроизводимости результатов.

    Контроль излучения осуществляется по контрольным точкам на длинах волн 340 и 420 нм или по общему уровню УФ (TUV - Total UV). Система SolarEye автоматически поддерживает интенсивность излучения на заданном оператором уровне и постоянно отображает на дисплее текущее значение мощности УФ-потока и заданное.

    Контроль относительной влажности — RH Control

    В отличие от компактных настольных приборов Xe-1, полноразмерные везерометры Q-SUN серии Xe-3 оснащены системой контроля влажности. Данная система обеспечивает постоянный прецизионный контроль уровня влажности в рабочей камере. Инновационное решение от Q-Lab, которое делает работу с везерометром легкой и удобной - это сменные датчики влажности. Больше не потребуется их ежегодная утомительная калибровка. Просто замените его на новый.

    Размещение образцов

    С помощью набора держателей для образцов можно испытывать практически любой тип материала, различных размеров и формы. Везерометры Q-SUN серии Xe-3 обладают самой большой облучаемой площадью для размещения образцов! А это значит, что время испытаний сокращается благодаря большей единовременной загрузке образцов.
    Кроме того, в отличие от ATLAS везерометры Q-SUN имеют съемный поддон для плоских образцов. Убрав его вы легко можете разместить для испытаний объемные образцы (флаконы, автокомпоненты, готовые изделия и пр.)

    Доступный и экономный? Да!

    Создавая наши везерометры мы прежде всего думали о наших пользователях. Поэтому мы постарались сделать их максимально доступными. Вы можете выбрать любую модель везерометра Q-SUN - и мы гарантируем, что её цена будет ниже, чем вы ожидаете от оборудования подобного класса. От 15 000 евро за настольную модель до 35 000 евро за полноразмерную с системой орошения и контроля влажности - вот, что мы называм честной ценой! А стоимость ксеноновых ламп (250 евро) делает везерометры Q-SUN самыми выгодными на рынке по стоимости владения.

    Мировой стандарт испытаний в автопроме

    Везерометры с ксеноном от компании Q-Lab давно признаны и утверждены в качестве основного испытательного оборудования для оценки качества автокомпонентов мировыми лидерами в автопроме.

    Любая деталь или применямый в конструкции и интерьере автомобиля материал может быть проверен на светостойкость и атмосферостойкость. Многие автоконцерны внесли везерометры Q-SUN в свой реестр оборудования, утверждённого для испытаний автокомпонентов. VW, например, рекомендует везерометры Q-SUN своим поставщикам автокомпонентов для испытаний по методам PV 1306, PV 3929 и PV 3930

    Технические характеристики

    Модель Температура, °С  Площадь облучения, мм Количество образцов** Вода для системы орошения Габариты
    (ШхВхГ) и вес
    в камере образцов
    Xe-3 +16*...65
    +15*...110
    451 х 718
    3 238 см2
    51 шт. Деионизованная или обратный осмос

    914 х 1791 х 940 мм
    190...233 кг


    Xe-2 +25...90 +25...105 1882 см2 31 шт.

    Xe-1 +10*...50 +10*...90 251 × 457
    1 147 см2
    17 шт.   775 × 521 × 648 мм
    50 кг



    * При подключении охладителя [опция]
    ** При размере образцов 5 х 10 см


    Опции и дополнительные системы

    наши везерометры могут быть укомплектованы самым разным дополнительным оборудованием для проведения испытаний в соответствии со всеми основными мировыми и корпоративными отраслевыми стандартами и методами.


    Опция Xe-1 Xe-2 Xe-3

    B [basic] - базовая модель с одной лампой + - -
    С [chiller] - система охлаждения воздуха в рабочей камеры + - +
    S [spray] - система орошения образцов для имитации воздействия дождя + + +
    H [humidity] - система создания и контроля влажности в рабочей камере - + +
    DS [dual spray] - система двойного орошения, с дополнительной жидкостью - - +
    BS [back spray] - система обратного орошения - - +

    С [chiller] - система охлаждения воздуха


    для испытания некоторых продуктов [лекарства, косметические средства и пр.] требуется рабочая атмосфера с температурой не выше комнатной. Для её создания и поддержания используется система охлаждения воздуха в рабочей камеры. Система охлаждения представляет собой отдельно стоящий блок кондиционирования, который соединяется с рабочей камерой везерометра алюминиевым воздуховодом. Габариты блока 1 х 1 х 1 м, требуется подача питания 220В. Настольные везерометры серии Xe-1 могут устанавливаться непосредственно на блок.

    С системой охлаждения рабочий диапазон температур везерометра составляет 19 до 1030С [в зависимости от типа температурного датчика]. Единственным элементом, требующим периодической замены является воздушный фильтр [заменять необходимо по мере загрязнения]


    S [spray] - система орошения образцов

    разрушающее воздействие воды, идентичное тому, что встречается в природе, имитирует система орошения / дождевания (water spray system). Система орошения может быть легко запрограммирована на работу "днём" и "ночью", то есть - при включённых лампах и при выключенных. Помимо окисляющего воздействия вода также является эффективным разрушающим агентом при механической эрозии и тепловом шоке. Разбрызгивающие воду форсунки расположены над образцами между лампами.

    Реалистичность воздействия дождя обеспечивает горизонтальное размещение образцов. Расход воды при таком положении образцов снижается в несколько раз по сравнению со стандартными везерометрами с вращающимся барабаном. В везерометрах барабанного типа образцы расположены вертикально и вода, попадая на них моментально стекает, что негативно сказывается на результатах испытаний.

    H [humidity] - система контроля влажности


    влажность может усиливать физическое разрушение и повреждения материалов, подвергающихся физическому воздействию.

    Относительная влажность воздуха также влияет на скорость высыхания образцов и время их нагревания-охлаждения.

    Именно поэтому точный контроль относительной влажности столь важен. Система создания и контроля влажности позволяет имитировать воздействие конденсата и тумана на образцы.

    Датчик контроля влажности требует замены 1 раз в год






    DS [dual spray] - система двойного орошения

    помимо воздействия воды, везерометры Q-SUN могут также увлажнять образцы любым другим дополнительным раствором (подкисленная среда для имитации "кислотных дождей", моющие средства и пр.). Для этого везерометры Q-SUN можно дооснастить системой двойного орошения. В состав системы входит резервуар для раствора, насос и фильтр.

    BS [back spray] - система обратного орошения

    данный тип орошения необходим при проведении ряда испытаний по автомобильному стандарту SAE J2527 от SAE (Society of Automotive Engineers). При обратном орошении происходит одновременно дождевание образцов с обеих сторон - спереди и сзади.

    Ксеноновые лампы и оптические фильтры

    наши везерометры могут быть укомплектованы самым разным дополнительным оборудованием для проведения испытаний в соответствии со всеми основными мировыми и корпоративными отраслевыми стандартами и методами.


    Наименование и описание Артикул Цена Xe-1 Xe-1 Xe-3
    Ксеноновая лампа, 1800 Вт X-1800   + - +
    Ксеноновая лампа, 1800 Вт X-1850   - + -
    Daylight-B/B, оптический фильтр дневного света, борное стекло X-10271   + - +
    Daylight-B/B, оптический фильтр дневного света, фторовое стекло X-10586   + - +
    Daylight-Q, оптический фильтр дневного света, кварцевое стекло X-7460   + - +
    Extended UV-Q/B, оптический фильтр с расширенным УФ-диапазоном, кварц-бор X-6502   + - +
    Extended UV-Quartz, оптический фильтр с расширенным УФ-диапазоном, кварц X-10180   + - +
    Window-B/SL, оптический фильтр, оконное стекло, боросиликатное X-10214   + - +
    Window-IR, оптический фильтр, оконное стекло, отсекающее ИК-излучение X-10110   + - +
    Window-Q, оптический фильтр, оконное стекло, кварцевое X-10266   + - +
    Window-SF5, оптический фильтр, оконное стекло X-10857   + - +
    Daylight-B/B, оптический фильтр дневного света, борное стекло, вертикальный XR-11476-K   - + -
    Daylight-Q, оптический фильтр дневного света, кварцевое стекло, вертикальный XR-11477-K   - + -
    Extended UV-Q/B, оптический фильтр с расширенным УФ-диапазоном, кварц-бор, вертикальный XR-11475-K   - + -
    Window-B/SL, оптический фильтр, оконное стекло, боросиликатное, вертикальный XR-11234-K   - + -
    Window-B04, оптический фильтр, оконное стекло, борное, вертикальный XR-11438-K   - + -
    Window-Q, оптический фильтр, оконное стекло, кварцевое, вертикальный XR-11478-K   - + -
    Window-IR, оптический фильтр, оконное стекло, отсекающее ИК-излучение, вертикальный XR-11233-K   - + -
    Window-IR-set, набор для замены внутренних фильтров в XR-11233-K XR-11232-K   - + -

    Датчики, радиометры и термометры для калибровки

    наши везерометры могут быть укомплектованы самым разным дополнительным оборудованием для проведения испытаний в соответствии со всеми основными мировыми и корпоративными отраслевыми стандартами и методами.


    Наименование и описание Артикул Цена Xe-1 Xe-2 Xe-3
    Датчик излучения, 340 нм X-7515-K   + + +
    Датчик излучения, 420 нм X-7522-K   + + +
    Датчик излучения, TUV [Total UV - общий ультрафиолет] X-7523-K   + + +
    Термометр для калибровки датчика "чёрная пластина" CT-202-BP   + + +
    Термометр для калибровки датчика "изолированная чёрная пластина" CT-202-IBP   + + +
    Услуги по рекалибровке термометра CT-202 [межкалибровочный интервал - 1 год] CT-202-RECAL   + + +
    Сменный датчик температуры "чёрная пластина" X-140235-K   + - +
    Сменный датчик температуры "чёрная пластина" X-11463-K   - + -
    Сменный датчик температуры "изолированная чёрная пластина" X-7778-X   + - +
    Сменный датчик температуры "изолированная чёрная пластина" XR-11464-X   - + -
    Датчик относительной влажности [замена раз в год] X-10415-K   + + +
    Программное обеспечение для регистрации температуры и влажности V-4118   + + +

    Аппарат искусственной погоды на ксеноновых лампах

    это тоже наш везерометр Q-SUN
